999-20-ЭЧ Клапан (вентиль) запорный
В заказ
Предназначен для включения или отключения потока среды (воды или пара) в трубопроводах тепловых электрических станций со средними, высокими и сверхвысокими параметрами.
Оснащение комплектными шкафами управления (КШУ) разной модификации по требованию.

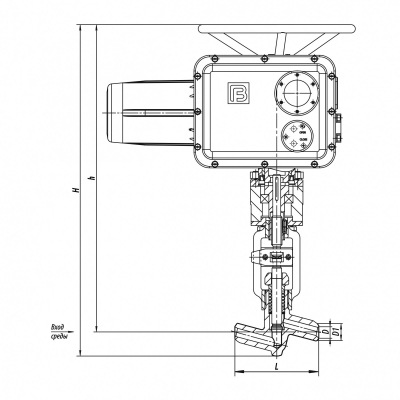

| D, мм: | 20 |
| D1, мм: | 32 |
| L, мм: | 160 |
| H, мм: | 775 |
| DN, мм | Pp (PN), MПa | Тp (Tmax), ºC | Материал корп., сталь | Раб. среда | Раб. ход, mm | Mkr., H·m, не более | Nоб. Полн. хода | ζ, не более | Способ управления | N, кВт | t хода, с. | Масса с эл.прив., кг | Масса без эл. прив., кг |
| 20 | 25 | 545 | 12Х1МФ | Пар | 20 | 80 | 5 | 5 | ПЭМ-А9М | 0,25 | 12,5 | 33,1 | 10,1 |
DN - номинальный диаметр (мм). Параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей арматуры. Примечание. Номинальный диаметр приблизительно равен внутреннему
диаметру присоединяемого трубопровода, выраженному в миллиметрах и соответствующему ближайшему значению из ряда чисел, принятых в установленном порядке.
PN - номинальное давление (МПа). Наибольшее избыточное рабочее давление при температуре рабочей среды 293 К (20°C), при котором обеспечивается заданный срок службы (ресурс) корпусных деталей арматуры, имеющих определенные размеры, обоснованные расчётом на прочность при выбранных материалах и характеристиках прочности их при температуре 293 К (20°C).
Pp - рабочее давление (МПа). Наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре.
Tр - рабочая температура среды (°C).
Tmax - максимально-допустимая температура рабочей среды (°C). Температура стенки корпуса арматуры, равная максимальному среднеарифметическому значению температур на его наружной и внутренней поверхностях в одном сечении при нормальных условиях эксплуатации.
ζ - коэффициент сопротивления. Отношение потерянного давления к скоростному (динамическому) давлению в условном (принятом) проходном сечении. Примечание. Для запорной арматуры коэффициент сопротивления указывается при полностью открытом положении затвора (совершении полного хода на открытие арматуры), если другое не оговорено технической документацией.
Mкр - крутящий момент на шпинделе (Н•м). Момент внутренних усилий, возникающих в любом сечении шпинделя. при кручении и поворачивающий это сечение вокруг продольной оси шпинделя.
F - площадь седла (см). Наименьшая площадь сечения проточной части седла.
μ - коэффициент расхода для жидкости. Отношение при одинаковых параметрах массового расхода жидкости через предохранительный клапан к расходу жидкости через идеальное сопло с площадью сечения, равной площади самого узкого сечения седла клапана.
Kv - пропускная способность (м/ч). Величина, численно равная расходу рабочей среды с плотностью 1000 кг/м, протекающей через арматуру, при перепаде давления в 0,1 МПа (1 кгс/см ). Примечание. Для предохранительного клапана - массовый расход рабочей среды через предохранительный клапан.
h - ход арматуры (мм). Перемещение запирающего или регулирующего элемента, исчисленное от закрытого положения затвора. Примечание. Для клапанов и задвижек ходом является линейное (мм) перемещение, а для дисковых кранов и затворов - угол поворота запирающего или регулирующего элемента.
t - время срабатывания (сек). Промежуток времени, в течение которого происходит срабатывание арматуры, т.е. перемещение запирающего элемента из одного крайнего положения в другое.
Сведения о применяемых нормативных документах
Технические условия ТУ 2913-001-15365247-2004
Сертификат соответствия №ЕАЭС RUC-RU.МГ09.В00054/19 № 0103562
Заключение Минпромторга №6188/21 о подтверждении производства промышленной продукции на территории
Российской Федерации от 25.01.2023, действительно до 23.01.2026
Параметры эксплуатации
Присоединение к трубопроводу: под сварку.
Установочное положение на трубопроводе: любое, в верхней полусфере относительно горловины. Клапаны (вентили) предназначены для наружной установки и установки в закрытых помещениях.
Направление подачи рабочей среды: рекомендуется под затвор.
Герметичность затвора: по классу А ГОСТ 9544-2015.
Климат. исполнение: У, УХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Усилие на ручном дублере (маховике, рукоятке): не более 300 Н.
По требованию потребителя клапаны DN10 - DN65 могут быть изготовлены с легко заменяемым седлом из титанового или никелевого сплава.
Тип арматуры
Относятся к запорной арматуре двухпозиционного действия.
Применение
Используются исключительно для открытия или перекрытия трубопроводов путем возвратно-поступательного перемещения запорного органа.
Управление
Управление запорными клапанами осуществляется:
- Вручную – рукояткой или маховиком, установленным непосредственно на шпинделе.
- С помощью электропривода встроенного или колонкового.
- С применением конического редуктора.
- При помощи комплектного шкафа управления (КШУ). Конструкция клапанов адаптирована под применение следующих электроприводов:
-
- Э – "ЧЗЭМ", г. Чехов;
- ЭГ – «ГЗ Электропривод», г. Москва;
- ЭЧ – ОАО "АБС ЗЭиМ Автоматизация", г. Чебоксары;
- ЭН – "БЕТРО-Тех", г. Бердск;
- ЭМ – "Тулаэлектропривод", г. Тула;
- ЭК – ZPA "Ресky", Чехия;
- ЭД – "АUMA", Германия;
- других производителей со стандартными узлами присоединения.
Оснащение автоматикой
Оснащение комплектными шкафами управления (КШУ) согласно схемам:
- На магнитных пускателях с возможностью управления и мониторинга по интерфейсу RS-485.
- На бесконтактных реверсивных пускателях с возможностью управления и мониторинга по интерфейсу RS-485.
- КШУ с интеллектуальным блоком управления для запорной арматуры.
- КШУ с интеллектуальным блоком управления и контроллером через протокол Profibus DP (Master) для запорной арматуры.
Размещение до 10 единиц управления в 1 шкафу с глубокой диагностикой и выводом информации на верхний уровень и панели операторов, с адаптацией к протоколам верхнего уровня OPC UA, EtherCAT, Modbus.
Количество единиц управления / Габаритные размеры КШУ, высота х ширина х глубина
1 шт./ 400х400х250 мм
2-5 шт./800х600х250 мм
6-10 шт./1000х800х250 мм
Допустимое использование
Допустимые значения рабочих давлений и температур для арматуры могут отличаться от указанных в таблице с техническими характеристиками и выбираются в соответствии с ГОСТ 356-80, при условии, что они не должны выходить за пределы, установленные соответствующими Правилами и нормами государственного надзора для данных материалов и условий эксплуатации.
Изделия, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:
- на PN 10 МПа – от 10 МПа, 200 °С до 3,6 МПа, 455 °С;
- на PN 25 МПа – от 25 МПа, 200 °С до 9 МПа, 455 °С;
- на PN 6,3 МПа – от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С.
Сертификат соответствия
Сертификат соответствия ЕЭС №ЕАЭС RUC-RU.МГ09.В00054/19 № 0103562 от 2.12.2019, до 01.12.2024.
Выдан: Общество с ограниченной ответственностью "Сибэнерготест".
КОД ТН ВЭ Д ЕАЭС: 8481807399
Сертификат соответствия выдан на основании: Протоколов испытаний №19-183, №19-184 от 21.11.2019 Сибирского испытательного центра систем отопления Общества с ограниченной ответственностью "Сибирский центр систем отопления", аттестат аккредитации № РОСС RU.0001.22MX18. Акта о результатах анализа состояния производства № 454 от 22.11.2019. Документов, представленных заявителем в качестве доказательства соответствия продукции требованиям Технических регламентов Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования"; ТР ТС 032/2013 "О безопасности оборудования; работающего под избыточным давлением". Приложение - бланк №0627669.
Схема сертификации: 1с.
