2с-ЭН-5Н Задвижка запорная

В заказ
Скачать описание
Технические характеристики

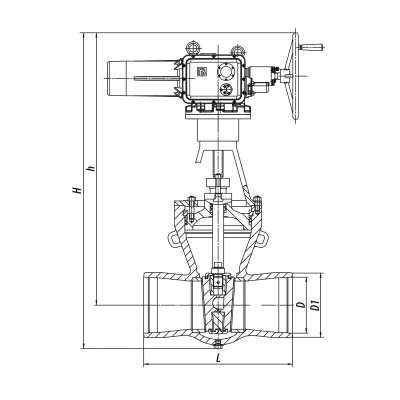

L, мм: 850
D1, мм: 386
D, мм: 339
DN, мм Pp (PN), MПa Тp (Tmax), ºC Материал корп., сталь Раб. среда Раб. ход, mm Mkr., H·m, не более Nоб. Полн. хода ζ, не более Способ управления N, кВт t хода, с. D седла, мм Масса с эл.прив., кг Масса без эл. прив., кг H, мм h, мм
350 (10) (450) 25Л Вода-пар 266 1040 33 0,23 ГИЮМ.303344.001-06 3,2 99 250 649 554 1776 1545

Сведения о применяемых нормативных документах

Технические условия ТУ 3740-002-15365247-2004 разработаны в соответствии с требованиями ГОСТ 2.114.
Сертификат соответствия №ЕАЭС RUC-RU.МГ09.В00056/19 № 0103564
Заключение Минпромторга
№6188/21 о подтверждении производства промышленной продукции на территории
Российской Федерации  от 25.01.2023, действительно до 23.01.2026

Функциональные и эксплуатационные характеристики

Назначение

Задвижки запорные служат в качестве устройств для герметичного перекрытия трубопроводов воды и пара основных технологических систем станций и предприятий.

Применение

  • Применяются только для включения или отключения трубопровода. Использование задвижек в качестве регулирующих уст­ройств не допускается.
  • При использовании задвижек в трубопроводах, где предусмот­рен режим разогрева при закрытом затворе и заполненной водой внутренней полости, их необходимо оснащать разгрузочным устройством. Такое устройство может быть выполнено в виде трубки, соединяющей внутреннюю полость задвижки с трубопроводом со стороны подвода среды, с установленным на ней вентилем Dn20, или в виде сквозного отверстия диаметром 5 мм в тарелке со стороны подвода среды.

Управление

Управление задвижками осуществляется при помощи:

  • маховика;
  • встроенного электропривода;
  • через редукторы: цилиндрический или конический.

Конструкция клапанов адаптирована под применение электроприводов производства:

  • Э – "ЧЗЭМ", г. Чехов;
  • ЭГ – «ГЗ Электропривод», г. Москва;
  • ЭЧ – ОАО "АБС ЗЭиМ Автоматизация" , г. Чебоксары;
  • ЭН – "БЕТРО-Тех", г. Бердск;
  • ЭМ – "Тулаэлектропривод", г. Тула;
  • ЭК – ZPA "Ресky", Чехия;
  • ЭД – "АUMA", Германия;
  • других производителей со стандартными узлами присоединения.

Технические характеристики

Присоединение к трубопроводу: под сварку.
Установочное положение на трубопроводе1: любое.
Направление подачи рабочей среды: любое.
Герметичность затвора: по классу А ГОСТ 9544-2015.
Климатическое исполнение: У, ХЛ, УХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Усилие на маховике: не более 300 Н.

1При установке задвижек с электроприводом на вертикальных участках, необходима дополнительная опора под привод во избежание деформации бугеля.

Оснащение комплектными шкафами управления

  • На магнитных пускателях с возможностью управления и мониторинга по интерфейсу RS-485.
  • На бесконтактных реверсивных пускателях с возможностью управления и мониторинга по интерфейсу RS-485.
  • Через протокол Profibus DP (Master).
  • Размещение до 10 единиц управления в 1 шкафу с глубокой диагностикой и выводом информации на верхний уровень и панели операторов, с адаптацией к протоколам верхнего уровня OPC UA, EtherCAT, Modbus.

Допустимое использование

Допустимые значения рабочих давлений и температур для арматуры могут отличаться от указанных в таблице с техническими характеристиками и выбираются в соответствии с ГОСТ 356-80, при условии, что они не должны выходить за пределы, установленные соответствующими
Правилами и нормами государственного надзора для данных материалов и условий эксплуатации.
Изделия, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:

  • на PN 6,3 МПа – от 6,3 МПа, 200 С до 2,3 МПа, 455 С;
  • на PN 10 МПа – от 10 МПа, 200 С до 3,6 МПа, 455 С;
  • на PN 25 МПа – от 25 МПа, 200 С до 9 МПа, 455 С.
