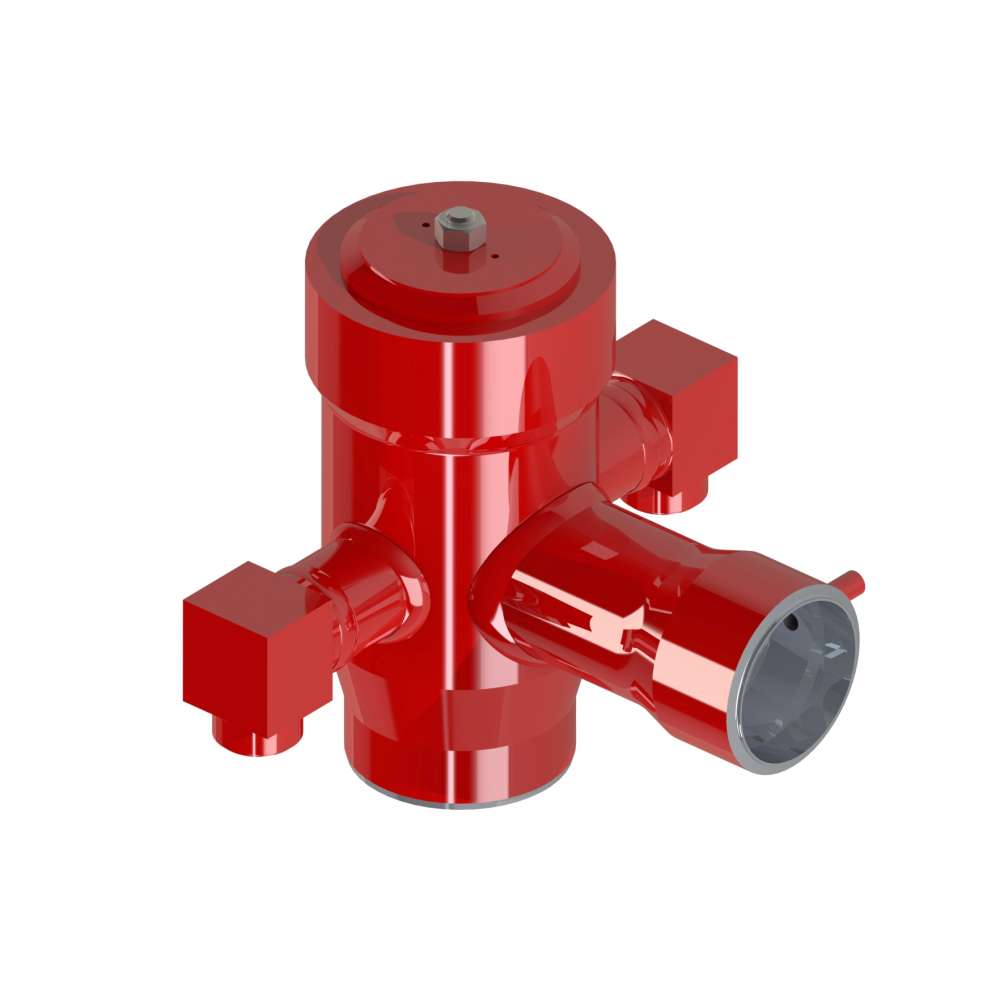

Т-365бсм Клапан обратный (ПВД)
В заказ

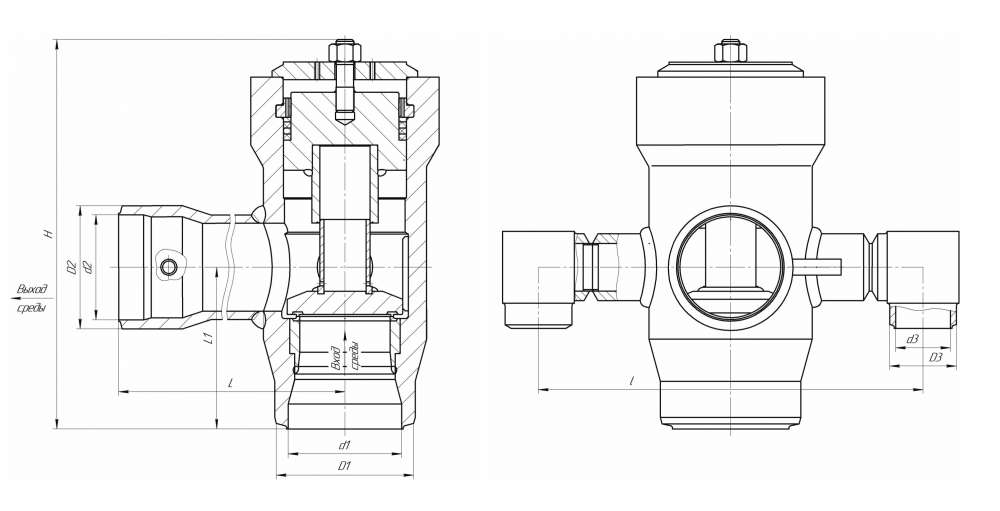

| D3, мм: | 194 |
| L, мм: | 602 |
| L1, мм: | 322 |
| H, мм: | 796 |
| d1, мм: | 226 |
| D1, мм: | 273 |
| d2, мм: | 271 |
| D2, мм: | 325 |
| d3, мм: | 161 |
| l, мм: | 830 |
| DN, мм | РN, МПа | Tmax среды, ºC | Материал корп., сталь | Раб. среда | Условная пропускная способность Kv, м³/ч | Время срабатывания, сек | Масса изделия, кг |
| 250 | 25 | 250 | 20 | Питательная вода | 425 | 0,5 | 627 |
Сведения о применяемых нормативных документах
Технические условия ТУ 3740-002-15365247-2004
Применение
Клапаны обратные применяются в качестве элементов автоматического защитного устройства, предотвращающего попадание воды в турбину в случае разрыва труб подогревателей. Это достигается отключением и байпасированием подогревателей по питательной воде при помощи обратных клапанов и отводов воды, минуя подогреватели, к котлоагрегату.
При помощи обратных клапанов производится отключение ПВД в случае прекращения подачи воды в котлоагрегат, а также отключения группы ПВД от регенеративного подогрева, что предотвращает попадание воды из котлоагрегата в ПВД.
Технические характеристики
Установочное положение клапана: крышкой вверх на выходе из ПВД с направлением рабочей среды под тарелку в местах, удобных для обслуживания.
Присоединение к трубопроводу: под сварку.
Герметичность затвора: по классу А ГОСТ 9544-2015.
Климатическое исполнение: У, УХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Допустимое использование
Изделия, рассчитанные на предельное давление в соответствии
с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:
- на PN 20 МПа – от 20 МПа, 200 °С до 7,2 МПа, 455 °С;
- на PN 25 МПа – от 25 МПа, 200 °С до 9 МПа, 455 °С.
