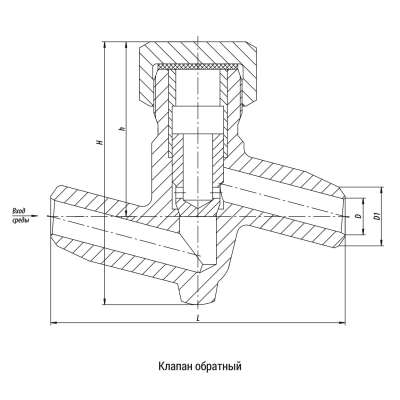

3с-6-3 Клапан обратный

В заказ
Скачать описание



Технические характеристики
L, мм: 230
H, мм: 162
h, мм: 115
D, мм: 32
D1, мм: 38
DN, мм Материал корп., сталь Раб. среда Раб. ход, mm ζ, не более Масса изделия, кг
32 20 Вода-пар 20 6,4 3,0

Сведения о применяемых нормативных документах

Технические условия ТУ 2913-001-15365247-2004
Сертификат соответствия №ЕАЭС RUC-RU.МГ09.В00060/19 № 0127955
Заключение Минпромторга №52576/21 от 22.05.2023, действительно до 22.05.2026.

Назначение

Клапаны обратные применяются в системах трубопроводов в качестве неуправляемых, автоматически действующих защитных устройств, служащих для предотвращения обратного потока рабочей среды при аварийных ситуациях.
В рабочем состоянии клапан/затвор обратный под воздействием потока рабочей среды открыт. При отсутствии движения рабочей среды или при действии потока в обратном направлении клапан/затвор закрыт.

Параметры эксплуатации

Конструктивные исполнения: подъемные и поворотные.
Установочное положение клапана обратного:
только на горизонтальных участках трубопроводов с направлением потока среды "под тарелку", так, чтобы направление потока совпадало со стрелкой, нанесенной на корпусе, при этом гайка (крышка) должна быть направлена только вверх.
Присоединение к трубопроводу: под сварку.
Климатическое исполнение:
У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения:
1, 2, 3 по ГОСТ 15150-69.
Герметичность затвора: класс В.

Допустимое использование

Изделия, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:

  • на PN 100 от 10 МПа, 200 °С до 3,6 МПа, 455 °С.
  • на PN 63 от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С.
