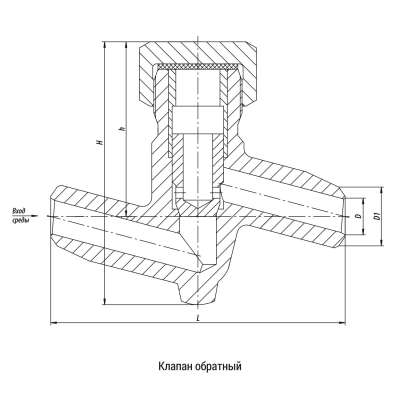

3с-6-4 Клапан обратный
В заказ
Скачать 3D модель .STP| D1, мм: | 57 |
| L, мм: | 240 |
| H, мм: | 190 |
| h, мм: | 122 |
| D, мм: | 50 |
| DN, мм | Материал корп., сталь | Раб. среда | Раб. ход, mm | ζ, не более | Масса изделия, кг |
| 50 | 20 | Вода-пар | 22 | 12,7 | 5,6 |
Сведения о применяемых нормативных документах
Технические условия ТУ 2913-001-15365247-2004
Сертификат соответствия №ЕАЭС RUC-RU.МГ09.В00060/19 № 0127955
Заключение Минпромторга №52576/21 от 22.05.2023, действительно до 22.05.2026.
Назначение
Клапаны обратные применяются в системах трубопроводов в качестве неуправляемых, автоматически действующих защитных устройств, служащих для предотвращения обратного потока рабочей среды при аварийных ситуациях.
В рабочем состоянии клапан/затвор обратный под воздействием потока рабочей среды открыт. При отсутствии движения рабочей среды или при действии потока в обратном направлении клапан/затвор закрыт.
Параметры эксплуатации
Конструктивные исполнения: подъемные и поворотные.
Установочное положение клапана обратного: только на горизонтальных участках трубопроводов с направлением потока среды "под тарелку", так, чтобы направление потока совпадало со стрелкой, нанесенной на корпусе, при этом гайка (крышка) должна быть направлена только вверх.
Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Герметичность затвора: класс В.
Допустимое использование
Изделия, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:
- на PN 100 от 10 МПа, 200 °С до 3,6 МПа, 455 °С.
- на PN 63 от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С.
