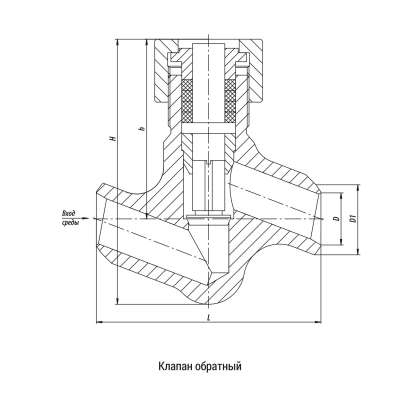

3с-7-1-01 Клапан обратный
В заказ
Скачать 3D модель .STP| L, мм: | 110 |
| H, мм: | 110 |
| h, мм: | 82 |
| D, мм: | 10 |
| D1, мм: | 23 |
| DN, мм | Pp (PN), MПa | Тp (Tmax), ºC | Материал корп., сталь | Раб. среда | Раб. ход, mm | ζ, не более | Масса изделия, кг |
| 10 | 37,3 | 280 | 20 | Вода | 8 | 7,0 | 2,0 |
Сведения о применяемых нормативных документах
Технические условия ТУ 2913-001-15365247-2004
Сертификат соответствия на энергетическую арматуру ЕАЭС RU C-RU.МГ09.В.00485/24. Серия RU №0419605. Действителен с 29.11.2024 г. по 28.11.2029 г.
Заключение Минпромторга №52576/21 от 22.05.2023, действительно до 22.05.2026.
Назначение
Клапаны обратные применяются в системах трубопроводов в качестве неуправляемых, автоматически действующих защитных устройств, служащих для предотвращения обратного потока рабочей среды при аварийных ситуациях.
В рабочем состоянии клапан/затвор обратный под воздействием потока рабочей среды открыт. При отсутствии движения рабочей среды или при действии потока в обратном направлении клапан/затвор закрыт.
Параметры эксплуатации
Конструктивные исполнения: подъемные и поворотные.
Установочное положение клапана обратного: только на горизонтальных участках трубопроводов с направлением потока среды "под тарелку", так, чтобы направление потока совпадало со стрелкой, нанесенной на корпусе, при этом гайка (крышка) должна быть направлена только вверх.
Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Герметичность затвора: класс В.
Допустимое использование
Изделия, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:
- на PN 100 от 10 МПа, 200 °С до 3,6 МПа, 455 °С.
- на PN 63 от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С.
