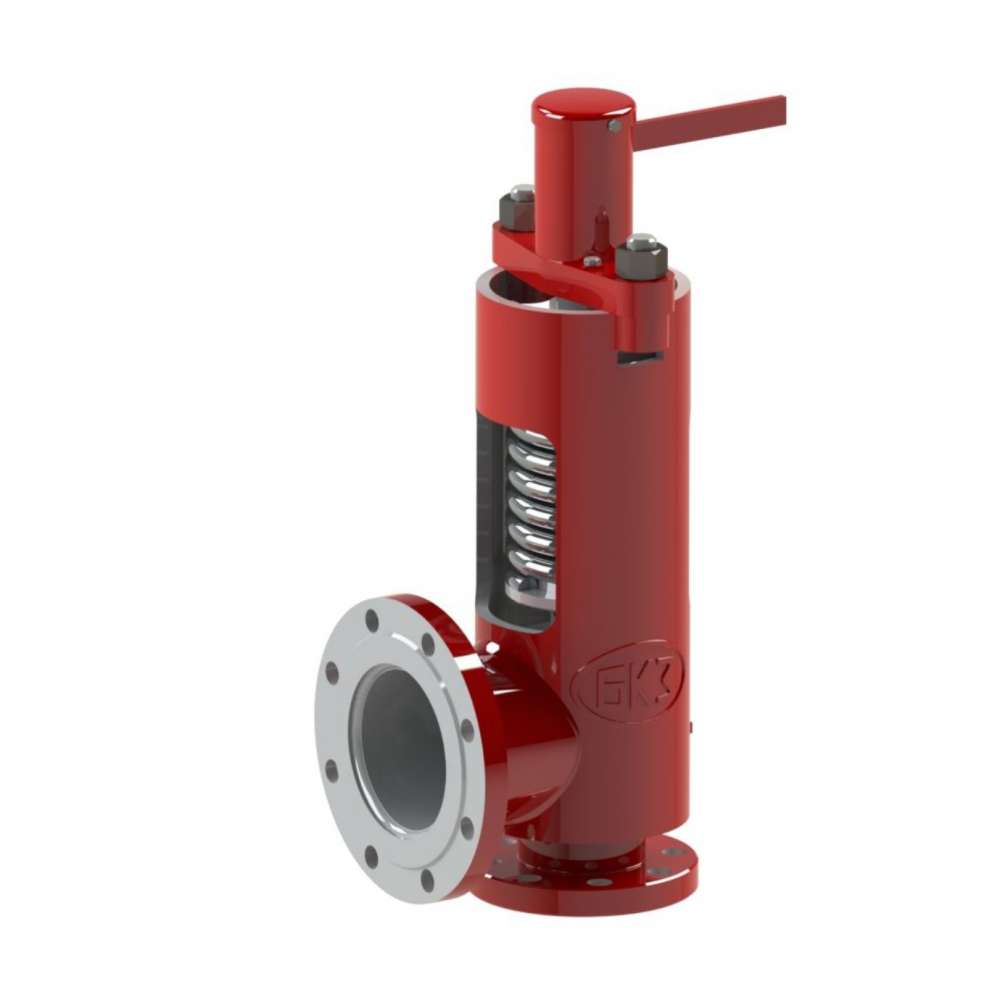

17с-1-3 Клапан предохранительный прямого действия

В заказ

Скачать описание (pdf)

ТУ 2913-001-15365247-2004

Присоединение к трубопроводу:
• цапковое;
• фланцевое.
Рассчитано на нагрузки от массы клапана и реактивных усилий, возникающих при его срабатывании.
Установочное положение: вертикально в наиболее высокой части защищаемого объекта.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.

Технические характеристики
L, мм: 220
H, мм: 339
h1, мм: 100
D1, мм: М52х2
D2, мм: М60х2
Диаметр вх./вых., мм: 40/50
d1, мм: 40
d2, мм: 48
DN, мм PN (Pp*), MПa Tmax среды, ºC Материал корп., сталь Раб. среда Раб. ход, mm F, см² Диапазон настройки клапана Рн, МПа μ, не менее Масса с эл.прив., кг
40 1 250 20 пар 8+1,5 6,1 0,6±0,15 0,7 4,9
DN - номинальный диаметр; мм
PN -
номинальное давление
Pp -
рабочее давление
Tmax-
максимальная расчётная температура

μ - коэффициент расхода для жидкости
ζ -
коэффициент сопротивления
Mкр.-
крутящий момент на шпинделе
t -
время срабатывания
Способ управления:
М -
при помощи маховика,
Э -
с помощью встроенного электропривода,
Ц -
через цилиндрический редуктор,
К -
через конический редуктор.

Клапаны предохранительные прямого действия предназначены для защиты оборудования от превышения давления рабочей среды выше допустимой величины.

Закрывается клапан при понижении давления пара в защищаемом объекте до определенной величины рабочего давления.

Выбор предохранительного клапана из номенклату­ры, приведенной в данном каталоге, осуществляется в зависимости от пара­метров рабочей среды в защищаемом объекте и необхо­димой пропускной способности.

Количество предохранительных клапанов и их пропускная способность для энергоустановок общего назначения должны быть выбраны по расчету в соответствии с НТД, согласованной с Ростехнадзором РФ.
