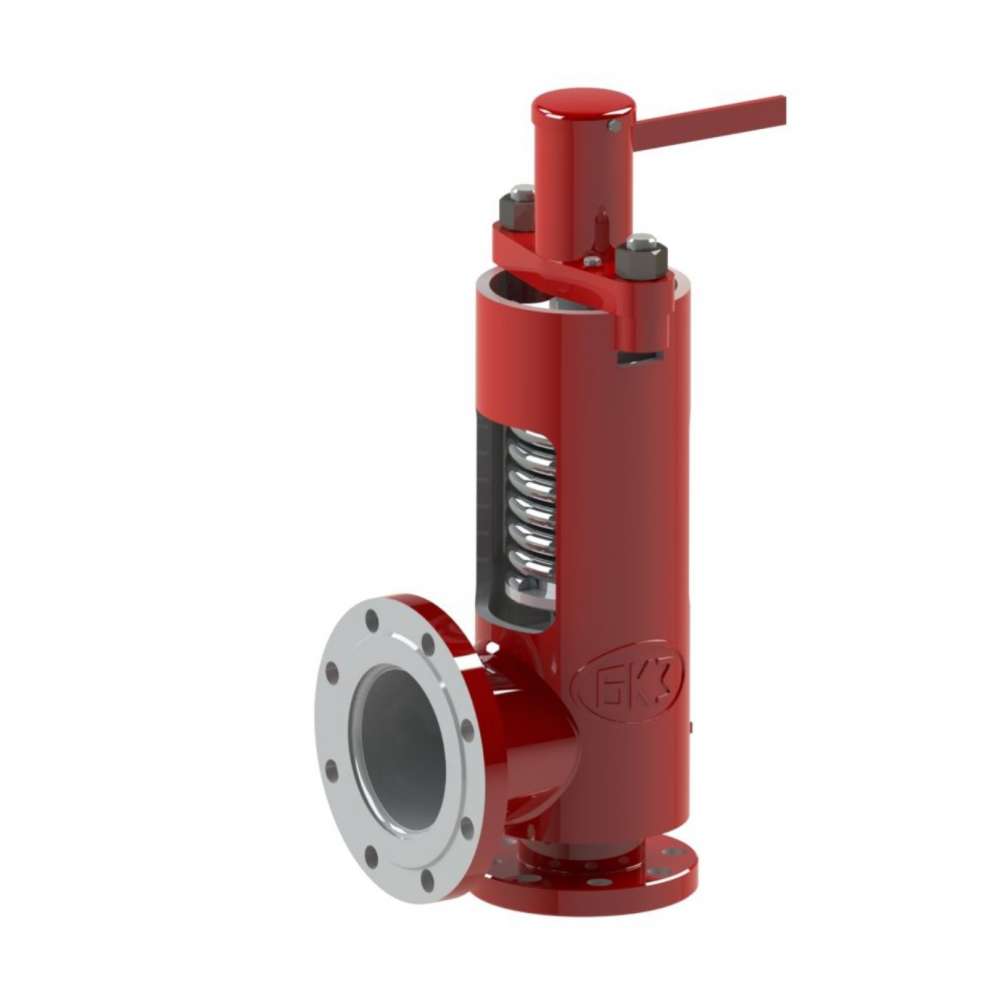

17с-2-3 Клапан предохранительный прямого действия
В заказ
Скачать 3D модель .STP| h1, мм: | 100 |
| L, мм: | 225 |
| H, мм: | 343 |
| h, мм: | 65 |
| D1, мм: | 145 |
| D2, мм: | 140 |
| d8, мм: | 14 |
| d7, мм: | 18 |
| d4, мм: | 110 |
| d3, мм: | 110 |
| d2, мм: | 48 |
| d1, мм: | 40 |
| DN, мм | РN, МПа | Tmax среды, ºC | Материал корп., сталь | Раб. среда | Раб. ход, mm | F, см² | Диапазон настройки клапана Рн, МПа | μ, не менее | Диаметр вх./вых., мм | n | n1 | Масса изделия, кг |
| 40 | 1 | 250 | 20 | Пар | 8+1,5 | 6,1 | 0,6 0,15 | 0,7 | 40/50 | 4 | 4 | 7,8 |
| DN - номинальный диаметр; мм PN - номинальное давление Pp - рабочее давление Tmax- максимальная расчётная температура |
μ - коэффициент расхода для жидкости ζ - коэффициент сопротивления Mкр.-крутящий момент на шпинделе t - время срабатывания |
Способ управления: М - при помощи маховика, Э - с помощью встроенного электропривода, Ц - через цилиндрический редуктор, К - через конический редуктор. |
Применение
Клапаны предохранительные прямого действия предназначены для защиты оборудования от превышения давления рабочей среды выше допустимой величины.
Закрывается клапан при понижении давления пара в защищаемом
объекте до определенной величины рабочего давления.
Параметры эксплуатации
Присоединение к трубопроводу:
- цапковое;
- фланцевое.
Рассчитано на нагрузки от массы клапана и реактивных усилий, возникающих при его срабатывании.
Установочное положение: вертикально в наиболее высокой части
защищаемого объекта
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Выбор клапанов
Выбор предохранительного клапана из номенклатуры, приведенной в данном каталоге, осуществляется в зависимости от параметров рабочей среды в защищаемом объекте и необходимой пропускной способности.
Количество предохранительных клапанов и их пропускная способность для энергоустановок общего назначения должны быть выбраны по расчету в соответствии с НТД, согласованной с Ростехнадзором РФ.
