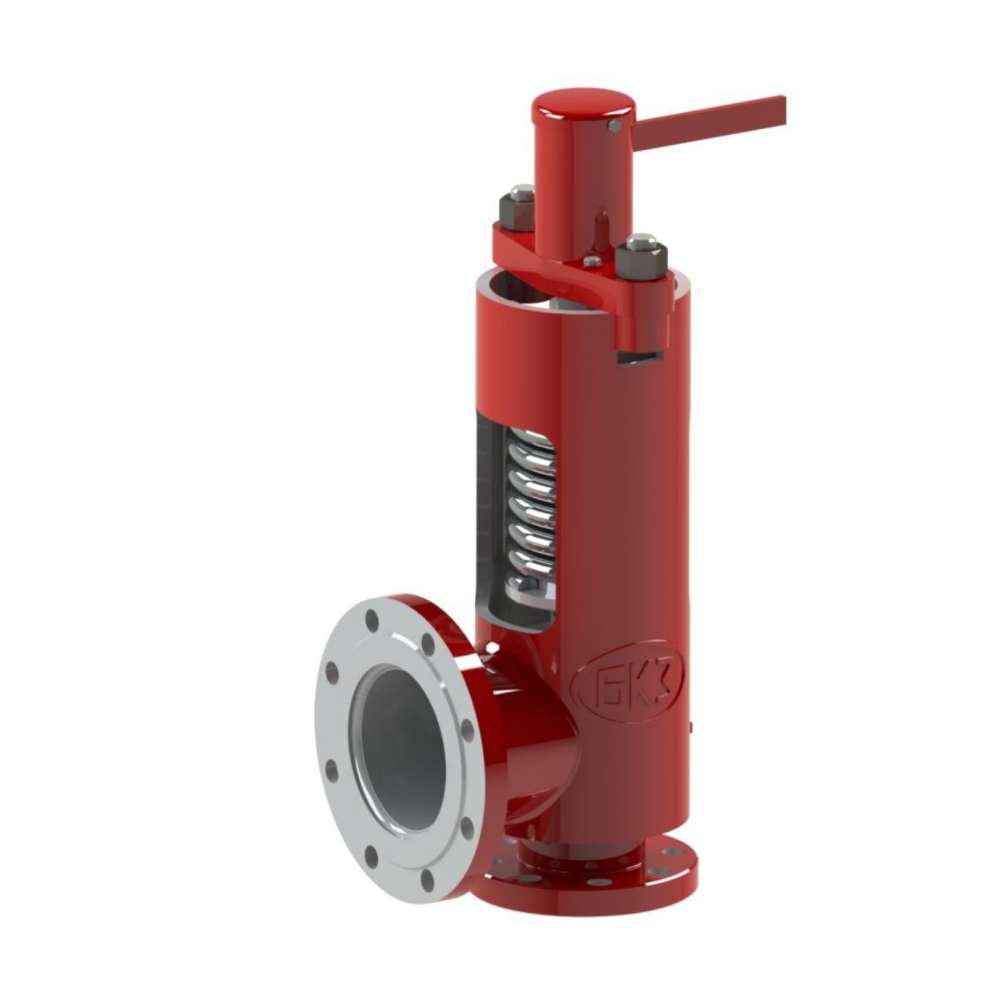

Т-32МС-1 Клапан предохранительный прямого действия

В заказ
Скачать описание

ТУ 2913-001-15365247-2004

Технические характеристики
h1, мм: 160
h, мм: 200
H, мм: 740
L, мм: 416
D1, мм: 210
D2, мм: 280
d8, мм: 23
d7, мм: 23
d6, мм: 121
d3, мм: 170
d4, мм: 240
d5, мм: 133
d2, мм: 147
d1, мм: 80
DN, мм РN, МПа Tmax среды, ºC Материал корп., сталь Раб. среда Раб. ход, mm F, см² Диапазон настройки клапана Рн, МПа μ, не менее Диаметр вх./вых., мм n n1 Масса изделия, кг
80 6,3 425 20 Пар 15+3 30,2 3,5-4,5 0,65 80/150 8 8 76
DN - номинальный диаметр; мм
PN -
номинальное давление
Pp -
рабочее давление
Tmax-
максимальная расчётная температура

μ - коэффициент расхода для жидкости
ζ -
коэффициент сопротивления
Mкр.-
крутящий момент на шпинделе
t -
время срабатывания
Способ управления:
М -
при помощи маховика,
Э -
с помощью встроенного электропривода,
Ц -
через цилиндрический редуктор,
К -
через конический редуктор.

Применение

Клапаны предохранительные прямого действия предназначены для защиты оборудования от превышения давления рабочей среды выше допустимой величины.
Закрывается клапан при понижении давления пара в защищаемом
объекте до определенной величины рабочего давления.

Параметры эксплуатации

Присоединение к трубопроводу:
- цапковое;
- фланцевое.
Рассчитано на нагрузки от массы клапана и реактивных усилий, возникающих при его срабатывании.
Установочное положение: вертикально в наиболее высокой части
защищаемого объекта
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.

Выбор клапанов

Выбор предохранительного клапана из номенклатуры, приведенной в данном каталоге, осуществляется в зависимости от параметров рабочей среды в защищаемом объекте и необходимой пропускной способности.

Количество предохранительных клапанов и их пропускная способность для энергоустановок общего назначения должны быть выбраны по расчету в соответствии с НТД, согласованной с Ростехнадзором РФ.
