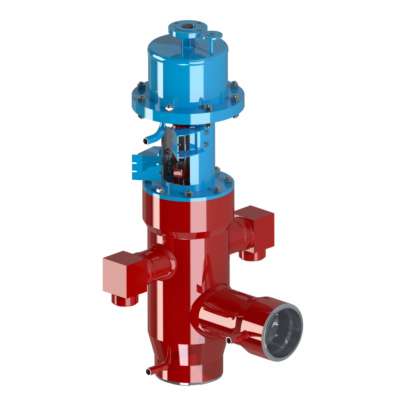

Т-364бсм Клапан впускной (ПВД)

В заказ
Скачать описание

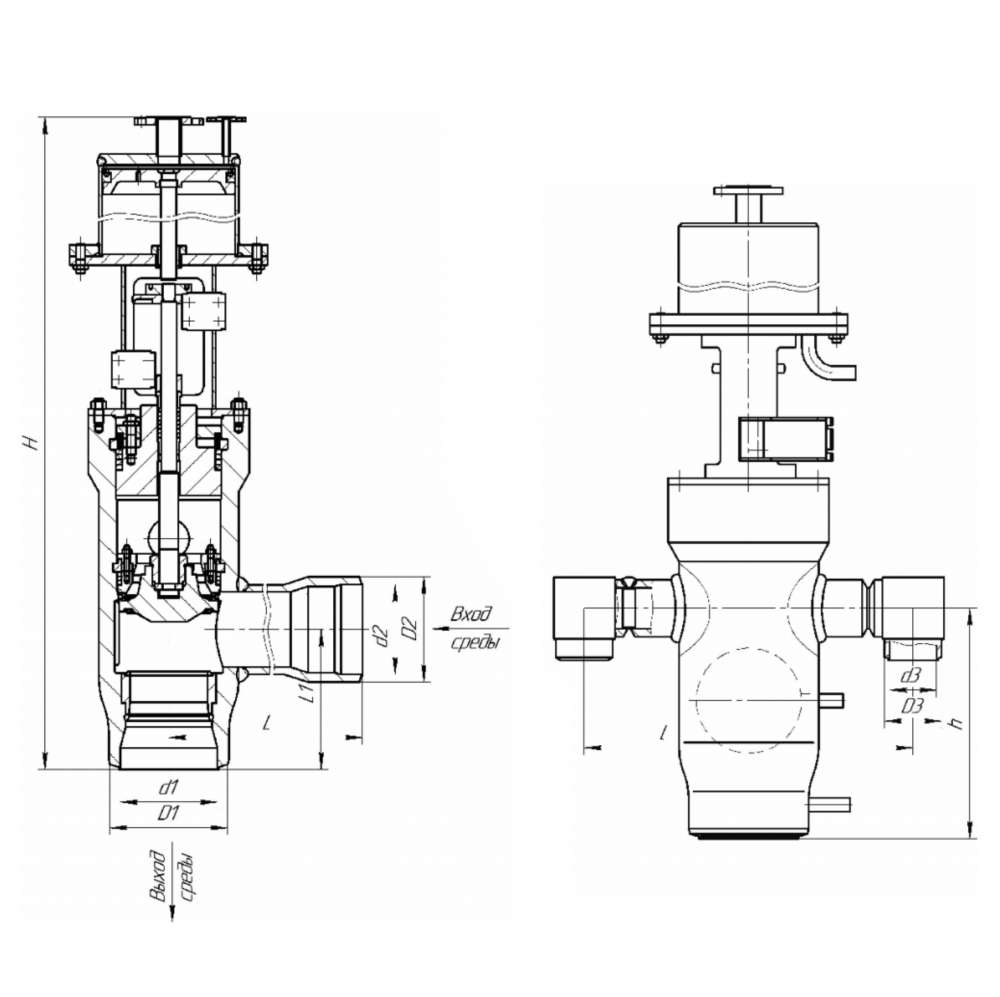

Технические характеристики
D1, мм: 273
d2, мм: 271
D2, мм: 325
d3, мм: 161
d1, мм: 226
H, мм: 1515
h, мм: 537
L1, мм: 322
L, мм: 602
l, мм: 830
D3, мм: 194
DN, мм РN, МПа Tmax среды, ºC Материал корп., сталь Раб. среда Давление конденсата в гидроприводе Pк, МПа Условная пропускная способность Kv, м³/ч Время срабатывания, сек Масса изделия, кг
250 25 250 20 Питательная вода 1,0…2,5 425 0,5…1,0 722

Сведения о применяемых нормативных документах

Технические условия ТУ 3740-002-15365247-2004

Назначение

Клапаны впускные применяются для комплектования подогревателей высокого давления (ПВД), применяются в качестве защитного устройства ПВД, предотвращающего попадание воды в турбину в случае разрыва труб подогревателей. Это достигается отключением и байпасированием подогревателей по питательной воде.
Впускные клапаны служат для включения группы ПВД на регенеративный подогрев питательной воды котлоагрегата или для отключения их и перепуска воды по байпасам в аварийных случаях переполнения конденсатом парового пространства корпуса ПВД.

Параметры эксплуатации

Установочное положение клапана: крышкой вверх на трубопроводах питательной воды со стороны входа в ПВД. Вход рабочей среды в клапан – через горизонтальный патрубок, выход среды – вниз через вертикальный патрубок или через штуцеры, расположенные сбоку.
Управление: с помощью гидропривода.
В качестве управляющей жидкости используется конденсат давлением от 1,0 до 2,0 Мпа, поступающий к клапану от конденсатных насосов или другой магистрали.
Время срабатывания клапана: от 1 до 2 с.
При нормальном режиме работы тарелка расположена вверху и прижата к верхнему седлу клапана, обеспечивая выход воды через нижний патрубок. При срабатывании клапана гидропривод воздействует на тарелку, опуская её вниз до посадки на нижнее седло. При этом подача воды в ПВД прекращается. Через боковые штуцеры она поступает, минуя ПВД, в питательный трубопровод к котлоагрегату.
Присоединение к трубопроводу: под сварку.
Герметичность затвора: по классу А ГОСТ 9544-2015.
Климатическое исполнение: У, УХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.

Допустимое использование

Изделия, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:

  • на PN 20 МПа – от 20 МПа, 200 °С до 7,2 МПа, 455 °С;
  • на PN 25 МПа – от 25 МПа, 200 °С до 9 МПа, 455 °С.
