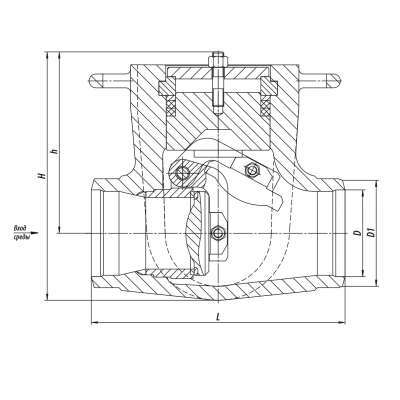

912-100-0A Затвор обратный
В заказL, мм: | 400 |
H, мм: | 500 |
h, мм: | 375 |
D, мм: | 98 |
D1, мм: | 146 |
DN, мм | Pp (PN), MПa | Тp (Tmax), ºC | Материал корп., сталь | Раб. среда | ζ, не более | Масса изделия, кг |
100 | 37,3 | 280 | 20 | Вода | 2,0 | 105 |
Сведения о применяемых нормативных документах
Технические условия ТУ 3740-002-15365247-2004
Сертификат соответствия №ЕАЭС RU C-RU.МГ.09.В.00061/19 Серия RU № 0127956
Заключение Минпромторга №52576/21 от 22.05.2023, действительно до 22.05.2026.
Назначение
Затворы обратные применяются в системах трубопроводов в качестве неуправляемых, автоматически действующих защитных устройств, служащих для предотвращения обратного потока рабочей среды при аварийных ситуациях. В рабочем состоянии клапан/затвор обратный под воздействием потока рабочей среды открыт. При отсутствии движения рабочей среды или при действии потока в обратном направлении клапан/затвор закрыт.
Параметры эксплуатации
Конструктивные исполнения: подъемные и поворотные.
Установочное положение затвора обратного: могут устанавливаться на горизонтальных участках - крышкой вверх и на вертикальных участках трубопровода с направлением среды снизу вверх под тарелку.
Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Герметичность затвора:
типа 4с, серия 912, 935 (DN 80-150) - класс С;
типа 4с, серия 912, 935 (DN 175-400) - класс D.
Допустимое использование
Изделия, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:
- на PN 100 от 10 МПа, 200 °С до 3,6 МПа, 455 °С.
- на PN 63 от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С.
