912-350-0б Затвор обратный
В заказ

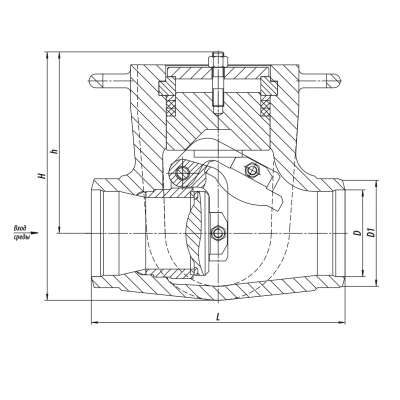

Скачать 3D модель .STP| D, мм: | 356 |
| h, мм: | 765 |
| H, мм: | 755 |
| D1, мм: | 480 |
| L, мм: | 1500 |
| DN, мм | Pp (PN), MПa | Тp (Tmax), ºC | Материал корп., сталь | Раб. среда | ζ, не более | Масса изделия, кг |
| 350 | 37,3 | 280 | 25Л | Вода | 1,5 | 1525 |
Сведения о применяемых нормативных документах
Технические условия ТУ 3740-002-15365247-2004
Сертификат соответствия на энергетическую арматуру ЕАЭС RU C-RU.МГ09.В.00485/24. Серия RU №0419605. Действителен с 29.11.2024 г. по 28.11.2029 г.
Заключение Минпромторга №52576/21 от 22.05.2023, действительно до 22.05.2026 г.
Назначение
Затворы обратные применяются в системах трубопроводов в качестве неуправляемых, автоматически действующих защитных устройств, служащих для предотвращения обратного потока рабочей среды при аварийных ситуациях. В рабочем состоянии клапан/затвор обратный под воздействием потока рабочей среды открыт. При отсутствии движения рабочей среды или при действии потока в обратном направлении клапан/затвор закрыт.
Параметры эксплуатации
Конструктивные исполнения: подъемные и поворотные.
Установочное положение затвора обратного: могут устанавливаться на горизонтальных участках - крышкой вверх и на вертикальных участках трубопровода с направлением среды снизу вверх под тарелку.
Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Герметичность затвора:
типа 4с, серия 912, 935 (DN 80-150) - класс С;
типа 4с, серия 912, 935 (DN 175-400) - класс D.
Допустимое использование
Изделия, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:
- на PN 100 от 10 МПа, 200 °С до 3,6 МПа, 455 °С.
- на PN 63 от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С.
