912-400-0 Затвор обратный

В заказ
Скачать описание

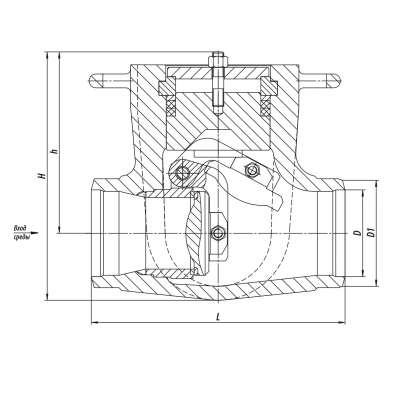

Технические характеристики
L, мм: 1300
h, мм: 920
H, мм: 1340
D, мм: 406
D1, мм: 550
DN, мм Pp (PN), MПa Тp (Tmax), ºC Материал корп., сталь Раб. среда ζ, не более Масса изделия, кг
400 37,3 280 25Л Вода 2,0 4180

Сведения о применяемых нормативных документах

Технические условия ТУ 3740-002-15365247-2004
Сертификат соответствия №ЕАЭС RU C-RU.МГ.09.В.00061/19 Серия RU № 0127956
Заключение Минпромторга №52576/21 от 22.05.2023, действительно до 22.05.2026.

Назначение

Затворы обратные применяются в системах трубопроводов в качестве не­управляемых, автоматически действующих защитных устройств, служащих для предотвращения обратного потока рабочей среды при аварийных ситуациях. В рабочем состоянии клапан/затвор обратный под воздействием потока рабочей среды открыт. При отсутствии движения рабочей среды или при действии по­тока в обратном направлении клапан/затвор закрыт.

Параметры эксплуатации

Конструктивные исполнения: подъемные и поворотные.
Установочное положение затвора обратного:
могут устанавливаться на горизонтальных участках - крышкой вверх и на вертикальных участках трубопровода с направлением среды снизу вверх под тарелку.
Присоединение к трубопроводу:
под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Герметичность затвора:
типа 4с, серия 912, 935 (DN 80-150) - класс С;
типа 4с, серия 912, 935 (DN 175-400) - класс D.

Допустимое использование

Изделия, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:

  • на PN 100 от 10 МПа, 200 °С до 3,6 МПа, 455 °С.
  • на PN 63 от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С.
