935-175-0 Затвор обратный

В заказ
Скачать описание

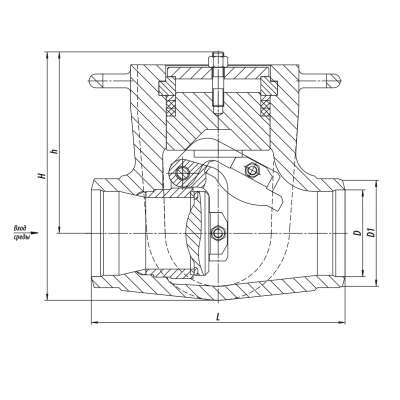

Технические характеристики
L, мм: 550
H, мм: 545
h, мм: 400
D1, мм: 230
DN, мм Pp (PN), MПa Тp (Tmax), ºC Материал корп., сталь Раб. среда ζ, не более D, мм Масса изделия, кг
175 18,1 215 25Л Вода 2,0 188 250

Сведения о применяемых нормативных документах

Технические условия ТУ 3740-002-15365247-2004
Сертификат соответствия №ЕАЭС RU C-RU.МГ.09.В.00061/19 Серия RU № 0127956
Заключение Минпромторга №52576/21 от 22.05.2023, действительно до 22.05.2026.

Назначение

Затворы обратные применяются в системах трубопроводов в качестве не­управляемых, автоматически действующих защитных устройств, служащих для предотвращения обратного потока рабочей среды при аварийных ситуациях. В рабочем состоянии клапан/затвор обратный под воздействием потока рабочей среды открыт. При отсутствии движения рабочей среды или при действии по­тока в обратном направлении клапан/затвор закрыт.

Параметры эксплуатации

Конструктивные исполнения: подъемные и поворотные.
Установочное положение затвора обратного:
могут устанавливаться на горизонтальных участках - крышкой вверх и на вертикальных участках трубопровода с направлением среды снизу вверх под тарелку.
Присоединение к трубопроводу:
под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Герметичность затвора:
типа 4с, серия 912, 935 (DN 80-150) - класс С;
типа 4с, серия 912, 935 (DN 175-400) - класс D.

Допустимое использование

Изделия, рассчитанные на предельное давление в соответствии с ГОСТ 356-80, допускают применение их на рабочих параметрах в диапазоне:

  • на PN 100 от 10 МПа, 200 °С до 3,6 МПа, 455 °С.
  • на PN 63 от 6,3 МПа, 200 °С до 2,3 МПа, 455 °С.
