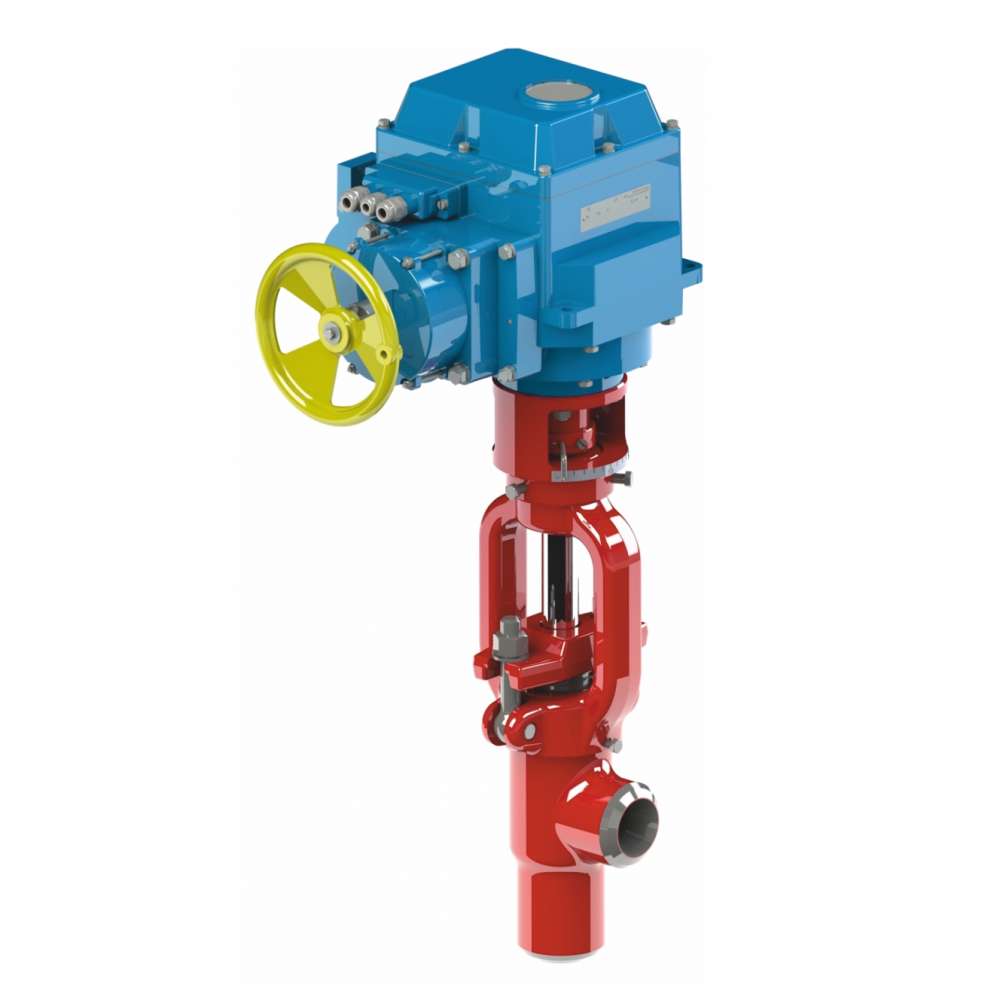

24с-40-Э Клапан-регулятор температуры угловой, дисковый

В заказ
Скачать описание

ТУ 2913-001-15365247-2004

Технические характеристики
L, мм: 120
H, мм: 705
d, мм: 39
D, мм: 57
А, мм: 185
h, мм: 415
DN, мм Рр, МПа Тp (Tmax), ºC Материал корп., сталь Раб. среда Условная пропускная способность Kv, м³/ч Макс. перепад давления, МПа F, см² Рабочий ход золотника, градусов Mkr., H·m, не более Способ управления N, кВт Время полного открытия (закрытия), сек Масса с эл.прив., кг Масса без эл. прив., кг
40 37,3 280 20 Вода от 0,2 7 ,0 от 0,05 90 250 МЭОФ-250/25-0,25У-99К 0,25 25 69 45
DN - номинальный диаметр; мм
PN -
номинальное давление
Pp -
рабочее давление
Tmax-
максимальная расчётная температура

μ - коэффициент расхода для жидкости
ζ -
коэффициент сопротивления
Mкр.-
крутящий момент на шпинделе
t -
время срабатывания
Способ управления:
М -
при помощи маховика,
Э -
с помощью встроенного электропривода,
Ц -
через цилиндрический редуктор,
К -
через конический редуктор.

Назначение

Клапаны-регуляторы температуры угловые, дисковые, DN 20-65 типа 24с предназначены для регулирования температуры пара.
Применяются для регулирования температуры перегрева пара на котлах, редуцированного пара в ОУ, РОУ, БРОУ энергоблоков и других трубопроводах, в том числе на трубопроводах непрерывной продувки.

Технические характеристики

Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, УХЛ, ХЛ, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Установочное положение на трубопроводе: горизонтальное.
Направление подачи рабочей среды: на седло. По стрелке на корпусе.
Герметичность затвора: класс IV ГОСТ 9544-2015.

Управление

Встроенными электроприводами МЭОФ производства ОАО "АБС ЗЭиМ Автоматизация", г. Чебоксары.

Оснащение КШУ по требованию заказчика.
